Schiene Transit DC -Schütze

Mit der rasanten Entwicklung von Schienenverkehrssystemen sind der sichere Betrieb von Zügen und die effiziente Steuerung von Stromversorgungssystemen entscheidend, um den normalen Betrieb von Stadtbahnen, U-Bahnen, Hochgeschwindigkeitsbahnen und Schwerlasttransportsystemen zu gewährleisten. Der DC-Schaltkontaktor für den Schienenverkehr ist als wichtiger Bestandteil des Stromversorgungssystems für den Schienenverkehr direkt mit der Stabilität und Sicherheit des gesamten Stromversorgungssystems verbunden.

Unser Unternehmen beteiligt sich seit mehr als 20 Jahren in der Branche und konzentrierte sich auf das Design und die Herstellung von Kernkomponenten des Schienenverkehrs.

Ein Schaltertransit-DC-Schalterschalter ist ein elektrisches Schaltgerät mit Hochspannungs-Schalter, das für das DC-Stromversorgungssystem für Schienenverkehr geeignet ist, das hauptsächlich zum Anschließen und Trennen des Stromkreises verwendet wird und einen Auslöseschutz in Kurzschluss, Überlast, Rückstrom, Spannungsabnormalität und andere Situationen bereitstellt, um den sicheren Betrieb des Systems . zu gewährleisten, .}.

Die typischen Anwendungen umfassen:

(1) . Hauptstromversorgungsregelung für U-Bahnen, Hochgeschwindigkeitsbahnen und Leichtbahnfahrzeuge;

(2) . Verbindung und Schutz zwischen Traktionsrichter und Wechselrichtern in städtischen Schienensystemen;

(3) . DC Traction Power Circuit Control in Zugsteuereinheiten;

(4) . schwere LKWs und neue Energieschienensteuerungssysteme für Energie Rail Transit .

Die interne Struktur des DC-Schalterschalters für Schienenverkehr ist komplex und enthält mehrere hochpräzisen und Hochleistungskomponenten.

Im Folgenden sind die Hauptkomponenten und deren Funktionsbeschreibungen aufgeführt:

1. Silberkontakt -Schweißkomponenten

Silberkontakt-Schweißkomponenten sind die Kernkomponenten, die für die Durchführung von Strom in DC-Schützen verantwortlich sind.

(1) . Material: Verwenden Sie eine Silberlegierung mit hoher Leitfähigkeit (AGNI, AGCDO, AGSNO₂ usw. .) und wählen Sie unterschiedliche Verhältnisse gemäß der aktuellen Tragfähigkeit des Systems;
(2) . Schweißmethode: Verwenden Sie Präzisionsschweißen, Nahtschweißen, Rollenschweißen und andere Prozesse, um die Silberkontakte an das Kupfer- oder Messing -Substrat fest zu schweigen;
(3) . Merkmale: Es hat einen guten Bogenerosionswiderstand, eine hohe Stromschaltfähigkeit, einen geringen Kontaktwiderstand und ist für die komplexe Betriebsumgebung des Schienenverkehrs geeignet;
(4) . Hauptanwendungen: CSIC DC-Schütze, China Heavy Truck High-Spannungs-Steuerungsschalter, Subway-PDU-System usw. .

Unser Unternehmen verwendet automatische Spot -Schweißgeräte + Ein Widerstandsüberwachungssystem + visuelle Positionierungserkennungstechnologie, um Konsistenz und Zuverlässigkeitskontrolle des Silberkontaktschweißens zu erreichen, wodurch versteckte Gefahren wie falsches Schweißen und Sturz . effektiv verhindert werden.

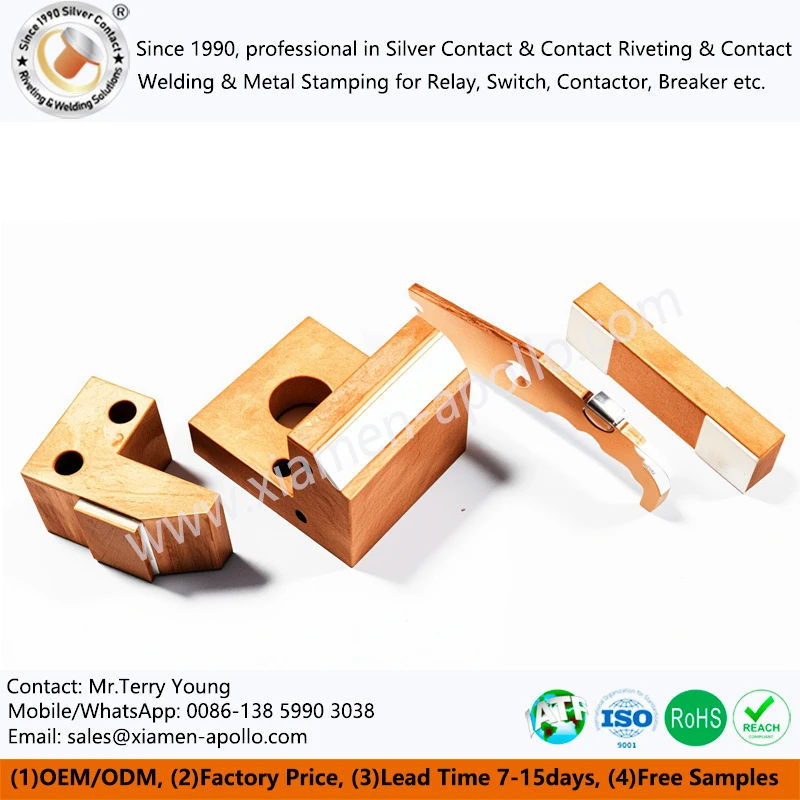

2. Kupferkontakt -Lötversammlung

Kupferkontakt -Lötanlagen ist ein Strukturleiter, der den Silberkontakt und das Eingangs-/Ausgangsende des Hauptschaltungsstroms verbindet und eine doppelte Rolle der aktuellen Anleitung und der strukturellen Unterstützung im Kontaktsystem . spielt

(1) . Material: hohe Purity-Kupfer (wie T2, Tu1) mit ausgezeichneter Leitfähigkeit und Bildungsleistung;
(2) . Lötmethode: Durch Hochtemperaturlöschen mit Silberlötchen ist der Silberkontakt fest an den Kupferkörper gebunden;
(3) . Prozessanforderungen: Uniformes Löt-, keine Poren und vollständige Lötdurchdringung, um zuverlässige elektrische und mechanische Verbindungen zu gewährleisten;
(4) . Merkmale: Kombinieren Sie die Leitfähigkeit von Silber mit der Festigkeit und thermischen Leitfähigkeit von Kupfer, die Gesamt -Silberkontakte im gesamten Löckel mit Kupferstäben haben die höchste mechanische Festigkeits- und Vibrationswiderstand .

Unser Unternehmen verfolgt einen kontinuierlichen Löhneprozess + Vakuum-Annealing + Ultraschalltests, um die Qualität der Löckelstärke und der Silber-Kupfer-Bindungsqualität effektiv zu kontrollieren, die für Hochgeschwindigkeitsschienen, U-Bahn und andere Anwendungsszenarien geeignet ist und extrem hohe Anforderungen für die strukturelle Stabilität .}}}}} geeignet sind. .

3. Schweißtechnologie von Silberkontakten und Kupferterminals/Messingterminals

In Schienenverkehrssystemen müssen Kontakte häufig mit Leitern verschiedener Formen und Materialien geschweißt und befestigt werden. Ihr Unternehmen hat die Technologie des Schweißen von Silberkontakten zu Kupferterminals und Silberkontakten zu Messingterminals gemeistert, die folgende Vorteile haben:

(1) . genaue Energiekontrolle: Anpassen an Metalle mit unterschiedlichen Schmelzpunkten, um die lokale Überhitzung und Verformung zu verhindern;

(2) . Starke Stabilität: Kann hohe Frequenzschwingungs- und Temperaturdifferenzänderungen während des Zugbetriebs widerstehen;

(3) . Spezifikationen der Oberflächenbehandlung: Nach dem Schweißen können die Terminals silbertiert, nickelbezogen und andere Oberflächenbehandlungen zur Verbesserung der Kontakt- und Korrosionsresistenz . werden

Rail Transit DC-Systeme befinden sich häufig in Hochspannungsstatus (Hunderte von Ampere ~~ Kiloampere) Betriebszustand . Die internen Kontakte des Schütze müssen die folgenden technischen Leistungsanforderungen erfüllen:

Das von Ihrem Unternehmen gelieferte Schweiß-Schweiß-Silberkontakt-Tipp- und Kupferkontakt-Lötkomponenten haben die Tests mit Hochdruckwiderstand, Hochtemperaturwiderstand, Widerstand mit hohem Lichtbogen usw. bestanden.

Um die Batch-Konsistenz und langfristige Zuverlässigkeit elektrischer Kontaktbaugruppen zu gewährleisten, setzt Ihr Unternehmen einen umfassenden Qualitätskontrollprozess im Silberkontakt- und Löckchen-Herstellungsprozess implementiert:

1. Material Warehouse Inspektion:100% der Silberkontakt -Legierung und Kupfer Rohstoffe werden vom Markenspektrum getestet.

2. Schweißqualitätskontrolle:Eine automatisierte Schweißplattform wird verwendet, um Schlüsselparameter wie Schweißstrom, Widerstand und Schweißzeit in Echtzeit zu überwachen.

3. Prozesssteuerung:Alle Schweißkomponenten implementieren IPQC First Inspection + Patrol Inspection System, und die wichtigsten Dimensionen und die Stärke der Bindungsstärke werden nach dem Zufallsprinzip untersucht.

4. Elektrischer Leistungstest für das Fertige Produkt:Vor dem Versand wird jede Produktcharge auf Widerstand und Erscheinung getestet, um Nulldefekte . sicherzustellen

Mit mehr als 20 Jahren Branchenerfahrung hat unser Unternehmen die folgenden wichtigen Wettbewerbsvorteile:

1. Tiefe Branchenerfahrung:Langfristiger Service für Bail Transit, Shipbuilding und neue energie-längere Lkw-Kunden, eingehendes Verständnis der Anwendungsumgebung von DC-Hochspannungssystemen;

2. verschiedene Schweißfunktionen:Abdeckungsprozesse wie Silberkontaktschweißen, Silberkontaktlöckchen und unähnliche Metallbindung in Silberkoper;

Starke kundenspezifische Entwicklungsfähigkeiten: Kontaktkomponenten verschiedener Strukturen/aktuelle Ebenen können nach Kundenzeichnungen angepasst werden.

3. High-End-Gerätegarantie:Ausgestattet mit fortschrittlichen Verarbeitungs- und Testgeräten wie deutsch importierter Schweißgeräte und Hochtemperaturenlözöfen;

4. schnelle Antwort und stabile Lieferung:Standardprodukte werden regelmäßig gelagert und maßgeschneiderte Produkte werden innerhalb von 7 Tagen bei den schnellsten Erfüllungszyklusanforderungen für den Kundenprojektentwicklungszyklus . geliefert. ..

Schienentransit DC Switch Kontakt Die Leistung des Systems bestimmt direkt die Sicherheit und Stabilität des gesamten Fahrzeugsystems . Unser Unternehmen konzentriert sich auf die Forschung, Entwicklung und Herstellung von Kernkomponenten wie Silberkontaktschweißansammlungen und Kupferkontaktmontage ({1}}. und hochverträgliche Lösungen für Hochgeschwindigkeitsschienen, U-Bahn, schweres Lkw und andere Branchen .
