Produktbeschreibung

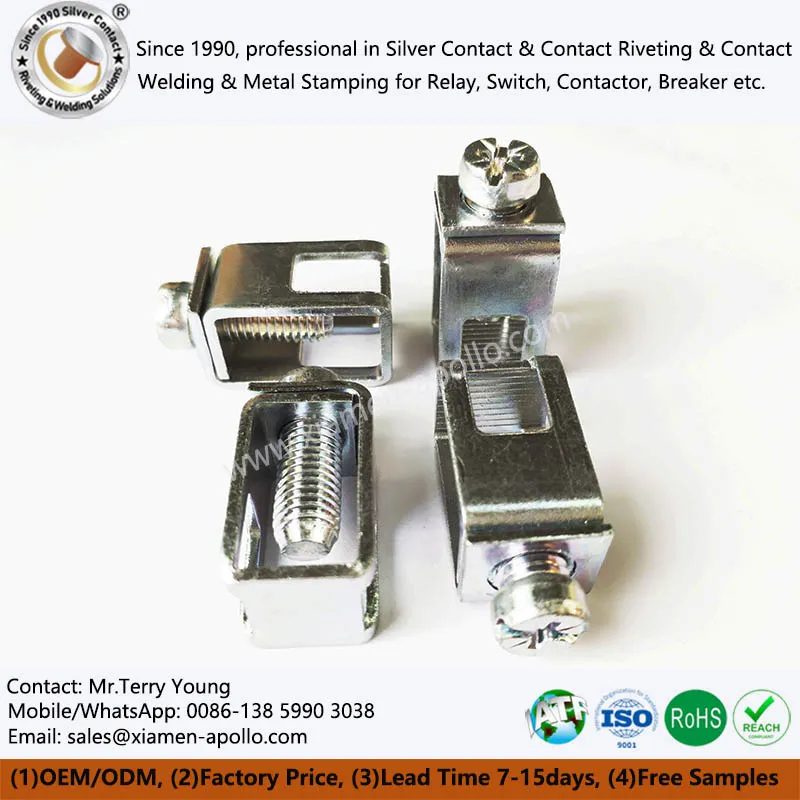

Schraubklemmen, auch Schraubklemmenblöcke genannt, sind wesentliche Komponenten moderner elektrischer und elektromechanischer Systeme. Sie bieten eine wiederverwendbare Druckkontaktmethode, um Drähte an einem elektrischen Gerät zu befestigen oder Schaltkreiselemente miteinander zu verbinden. Die Kernstruktur umfasst normalerweise:
Klemmen-Crimprahmen– die mechanische Basis, an der die Drähte befestigt sind.
Trimetallische elektrische Kontakte– bietet optimierte Leitfähigkeit und Lichtbogenbeständigkeit.
Klemmschraube– wie die häufig verwendete M4-Verzinkungsschraube, die eine Druckbefestigung ermöglicht.
Isoliertes Gehäuse– Bereitstellung von dielektrischem Schutz und physischer Unterstützung.
Diese Klemmen sind sowohl für die Schalttafelmontage als auch für die DIN-{1}Schieneninstallation konzipiert und werden häufig in Niederspannungs-Schaltgeräten wie Luftschaltklemmen, intelligenten Leistungsschaltern und Verteilertafeln in Wohn-, Gewerbe- und Industrieanwendungen eingesetzt.
Hauptvorteile von Schraubklemmen
Sichere Verbindung
Der Klemmenmechanismus mit Schraubklemmen sorgt für eine hohe Klemmkraft und verringert das Risiko von Wackelkontakten oder thermischen Ausfällen.
Vielseitigkeit
Unterstützt eine Vielzahl von Drahtgrößen und -typen, von feindrähtigen bis hin zu starren Leitern.
Modularer Aufbau
Klemmenblöcke vom -Typ ermöglichen eine einfache Erweiterung und modulare Verkabelungsanordnungen in Schalttafeln und Schränken.
Wiederverwendbarkeit
Druckklemmenklemmen können mehrfach angezogen und gelöst werden, ohne dass die Verbindung beeinträchtigt wird.
Anpassbare Modelle und Konfigurationen
Wir bieten eine breite Palette von Modellen mit vollständig anpassbaren Spezifikationen an, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden. Zu den Anpassungsoptionen gehören:
| Schraubengröße und Gewindetypen | M2, M3, M4, M5 und andere Gewindearten auf Anfrage. |
| Montagemöglichkeiten | Schalttafelmontage, Leiterplattenmontage oder DIN-Schienenkompatibilität. |
| Anschlussabstand und Pole | Erhältlich in 1P bis 24P oder mehr, mit flexiblem Abstand zwischen Klemmenleisten im Klemm{2}}-Stil. |
| Aktuelle Bewertungen | Modelle unterstützen je nach Design 5 A bis 100 A. |
| Isolierfarben | Benutzerdefinierte Farben zur einfachen Phasen- oder Polaritätserkennung. |
| Beschichtungsoptionen | Je nach Leistungsanforderungen verzinnte, vernickelte oder versilberte Kontaktflächen. |
Darüber hinaus können unsere Klemmklemmenblöcke mit oder ohne Prüfbuchsen, Jumper oder Markierungsschilder konfiguriert werden, was eine einfachere Identifizierung und Wartung der Schaltkreise ermöglicht.
Demontage der Blockklemmenstruktur
Die Demontage einer Klemmenblockstruktur mit Schraubklemmenanschluss umfasst typischerweise die folgenden Schritte:
Schalten Sie den Strom aus:Bevor Sie mit der Demontage beginnen, stellen Sie sicher, dass der Stromkreis ausgeschaltet ist, um die Gefahr eines Stromschlags zu vermeiden.
Entfernen Sie die Klemmenabdeckung:Entfernen Sie mit einem Schraubendreher die Schrauben, mit denen die Abdeckung des elektrischen Anschlussblocks für den Drahtanschluss befestigt ist. Heben Sie die Abdeckung vorsichtig vom Klemmenblock ab.
Schrauben lösen:Lösen Sie mit einem Schraubendreher die Schrauben, mit denen die Drähte am Schienenklemmenblock befestigt sind. Achten Sie darauf, die Drähte oder den Klemmenblock nicht zu beschädigen.
Entfernen Sie die Drähte:Sobald die Schrauben gelöst sind, ziehen Sie die Drähte vorsichtig aus dem nicht-standardmäßigen Drahtrahmen heraus.
Entfernen Sie den Klemmenblock:Entfernen Sie bei Bedarf mit einem Schraubendreher die Schrauben, mit denen das Gerät befestigt istKlemmschraubezum Panel oder Gehäuse. Heben Sie den Crimprahmen für den Eisenanschluss des Circuit Meter vorsichtig aus der Schalttafel oder dem Gehäuse.
Zusammenfassend lässt sich sagen, dass Stanz-Schraubklemmenblöcke wesentliche Komponenten in elektrischen und mechanischen Systemen sind und eine zuverlässige und effiziente Methode zum Anschließen von Drähten an elektrische Geräte bieten. Durch das Verständnis der Produktmerkmale, Materialvorteile, Anpassungsoptionen und des Demontageprozesses können Benutzer die ordnungsgemäße Installation und Wartung von Schraubklemmen in verschiedenen Anwendungen sicherstellen.
