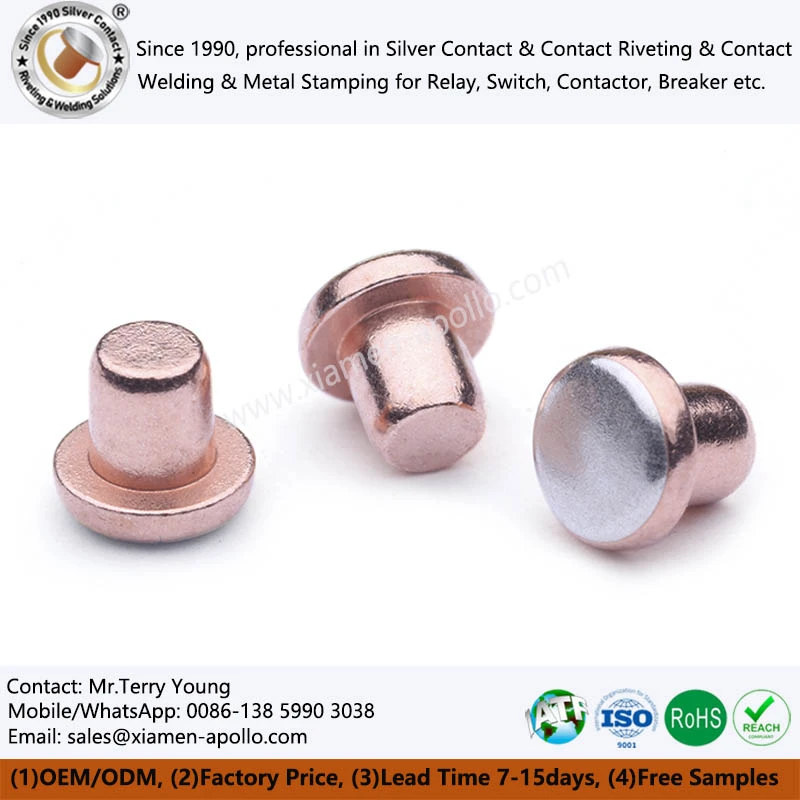

Bimetall-Nietkontakte bestehen aus mehreren Schichten unterschiedlicher Materialien und bestehen typischerweise aus einer Arbeitsschicht auf Silberbasis, einer Übergangszwischenschicht und einer Basisschicht aus Kupfer oder Stahl. Dieses mehrschichtige Design ermöglicht den Kontakten eine hervorragende Leistung in verschiedenen Aspekten.Was die elektrische Leitfähigkeit betrifft, verwendet die Arbeitsschicht hochreines Silber oder Silberlegierungen, was einen niedrigen Kontaktwiderstand und eine hohe Leitfähigkeit in elektrischen Verbindungen gewährleistet. Dies ist von entscheidender Bedeutung für elektrische Produkte, die häufig geschaltet werden müssen oder hohe Ströme führen müssen. Bei Relaisanwendungen gleicht die Verbundstruktur die Notwendigkeit eines geringen Oberflächenkontaktwiderstands mit den mechanischen Festigkeitsanforderungen der Basis aus und erreicht so eine höhere Strombelastbarkeit bei kompakter Größe.
Im Hinblick auf Verschleißfestigkeit und elektrische Langlebigkeit weisen Bimetall-Silberkontakte eine hervorragende Beständigkeit gegen Lichtbogenerosion auf. Durch die Einarbeitung angemessener Mengen modifizierender Elemente-wie Nickel, Cadmiumoxid oder Zinnoxid-in die Arbeitsschicht wird die Beständigkeit des Materials gegenüber Schweißen und Lichtbogenerosion erheblich verbessert. Dadurch bleibt die Arbeitsfläche der Kontakte bei längerem Hochfrequenzbetrieb relativ glatt, wodurch Leistungseinbußen durch Lichtbogenverschleiß minimiert und die Gesamtlebensdauer der Kontakte, Schalter und Relais effektiv verlängert werden.
Was die Temperaturanstiegskontrolle betrifft, trägt der mehrschichtige Aufbau der elektrischen Bimetallkontakte dazu bei, die Wärmeleitung und -verteilung zu optimieren. Während des Betriebs bietet die Silberschicht einen Pfad mit niedrigem Widerstand, um die Joulesche Erwärmung zu minimieren, während das Basismaterial (z. B. Kupfer) eine hohe Wärmeleitfähigkeit bietet und die Wärme schnell an wärmeableitende Strukturen weiterleitet. Dadurch wird der Temperaturanstieg im Kontaktbereich wirksam kontrolliert und die thermische Stabilität des Systems verbessert. Die praktische Anwendung in Hochstromschützen hat gezeigt, dass eine gut konzipierte Verbundstruktur den Temperaturanstieg um 20 bis 30 % reduzieren und so die Sicherheitsmarge des Produkts deutlich erhöhen kann.
Der primäre Prozess zur Versilberung elektrischer Kontakte besteht darin, mithilfe elektrochemischer Methoden eine dünne Silberschicht auf ein Substrat-wie Kupfer, Messing oder Stahl-aufzutragen. Das Hauptziel besteht darin, einen niedrigen Kontaktwiderstand und eine gewisse Korrosionsbeständigkeit zu relativ wirtschaftlichen Kosten zu erreichen.
Die Hauptvorteile versilberter elektrischer Kontakte liegen in der Kontrolle des Temperaturanstiegs und der Kosteneffizienz. Im Hinblick auf den Temperaturanstieg minimiert die hervorragende elektrische und thermische Leitfähigkeit der Silberschicht effektiv die lokale Erwärmung an der Kontaktschnittstelle. Daher werden versilberte Kontakte häufig in Anwendungen verwendet, bei denen die Kontrolle des Temperaturanstiegs erforderlich ist, die Anforderungen an die elektrische Lebensdauer jedoch nicht übermäßig streng sind. Beispielsweise wird eine Versilberung für bewegliche Kontaktnieten in bestimmten Schalterprodukten der unteren-bis-mittleren- Preisklasse eingesetzt, sodass Hersteller grundlegende Leistungsstandards einhalten und gleichzeitig die Produktionskosten unter Kontrolle halten können.
Allerdings bringt die Versilberung elektrischer Kontakte bestimmte Einschränkungen mit sich. Erstens ist die Silberschicht typischerweise dünn (von einigen Mikrometern bis knapp über zehn Mikrometern); Häufige mechanische Einwirkungen und Lichtbogenerosion können zu schnellem Verschleiß oder Ablation führen, wodurch das Substrat freigelegt wird und der Kontaktwiderstand stark ansteigt. Zweitens hängt die Haftung zwischen der Silberschicht und dem Substrat stark vom Galvanisierungsprozess ab; Eine unsachgemäße Kontrolle der Vorbehandlungs- oder Beschichtungsparameter kann zu Qualitätsproblemen wie Abblättern oder Abblättern führen. Daher ist es bei der Auswahl einer Versilberungslösung für Schaltkontakte wichtig, wichtige Parameter-wie Betriebsfrequenz, Laststrom und erwartete elektrische Lebensdauer- genau zu bewerten, um die geeignete Mindestbeschichtungsdicke und Prozessspezifikationen zu bestimmen.
Bei der Durchführung elektrischer Dauertests und der Auswahl von Kontaktmaterialien ist es wichtig, die spezifische Betriebsumgebung und die Leistungsanforderungen des Produkts vollständig zu berücksichtigen, um festzustellen, ob das Material den Designspezifikationen des Schalters entspricht. Elektrische Dauertests sollten die tatsächlichen Betriebsbedingungen so genau wie möglich simulieren und dabei Faktoren wie Lasttyp (ohmsch, induktiv oder kapazitiv), Schaltfrequenz sowie Umgebungstemperatur und -feuchtigkeit berücksichtigen.
Es ist wichtig zu betonen, dass sich die Auswahl der Kontaktmaterialien nicht nur darauf konzentrieren sollte, ob sie „versilbert“ oder „komposit“ sind; Vielmehr muss umfassend bewertet werden, wie gut die Kontaktleistung mit den Anforderungen des gesamten Geräts übereinstimmt. Obwohl leistungsstarke -Leistungskontakte-wie zBimetallische Silbernietkontakte und Silber--Zinnoxid-Verbundnietkontakte-haben möglicherweise höhere Stückkosten als Standardkontakte, bieten aber erhebliche Vorteile hinsichtlich der elektrischen Lebensdauer, der Schweißbeständigkeit und der Stabilität des Kontaktwiderstands. Für elektrische Produkte, die eine lange Lebensdauer, hohe Zuverlässigkeit oder Sicherheitszertifizierung erfordern, stellt die Verwendung einer Silberniet-Kontaktlösung unter Berücksichtigung des Gesamtwerts oft den kostengünstigsten-effektivsten technischen Ansatz dar.
